PEGASEM FMS |
Das PEGASEM FMS Montagesystem wurde für die problemlose Befestigung unserer Messräder an unterschiedlichen Fahrzeugen entwickelt. Es wird bevorzugt zur Montage am Heck des Fahrzeuges und unter LKWs eingesetzt. Dabei bleibt die Möglichkeit zum problemlosen rückwärts Rangieren mit dem Messrad erhalten. Auch für andere Messgeräte am Fahrzeug ist dieses Befestigungssystem bestens geeignet z.B. für berührungslose Geschwindigkeits- und Höhensensoren oder mobile Lichtschranken zum Triggern von Messgeräten.

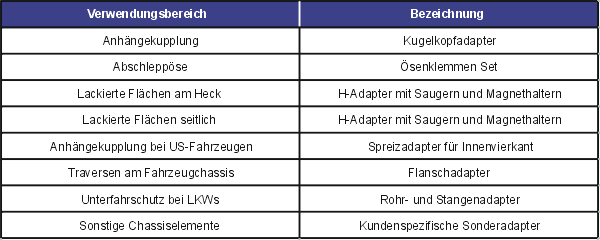

Montagevarianten:
Kugelkopfadapter Dieser Adapter eignet sich für Anhängekupplungen mit rundem Kopf. Durch die spezielle Gehäuseform mit großem Schnellspannhebel lässt sich der Adapter ohne Werkzeuge besonders fest auf den Kugelkopf spannen. Durch die Führungsgabel, die über den Hals des Kopfes geschoben wird, ergibt sich eine verdrehsichere Befestigung. Die integrierten PEGASEM P-Lock-Bolzen erlauben schnellstes Anbringen und Abnehmen der Messeinrichtung. Der Adapter kann am Fahrzeug verbleiben. Durch Verwendung von rostfreiem Edelstahl gibt es im harten Einsatz keine Korrosionsprobleme z.B. wegen beschädigter Lackschichten. |
![]() |
Ösenklemmen
im Set Die bei den meisten Pkws vorhandene Abschleppöse am Heck stellt einen ausgezeichneten Stützpunkt für die Befestigung des PEGASEM- Messrades dar. Da die Ösen bei den verschiedenen Fahrzeugen in Form, Größe und Ausrichtung sehr unterschiedlich sind, bieten wir einen Set aus Ösenklemmen und Gelenken an. Er besteht aus Y-Klemmteilen, Gegenstücken, Gelenken, Aluprofilen, Stützsaugern und P-Lock-Flansch. Diese stabile und sichere Befestigungslösung lässt sich an nahezu allen Pkws einsetzen, egal ob die Abschleppöse am Fahrzeug senkrecht, waagrecht oder schräg angebracht ist oder ein Schraubgewinde hat. Wie beim Kugelkopfadapter sind die Teile aus rostfreiem Edelstahl gefertigt und die PEGASEM P-Lock-Bolzen erlauben schnellstes Anbringen und Abnehmen der Messeinrichtung. Der Ösenklemmenset lässt sich im Transportkoffer des Messrades oder in einem separaten Transportkoffer verstauen. |
![]() |
H-Adapter mit Saugern Das H-förmige Profil mit mindestens 4 Saugnäpfen stellt eine besonders vielseitige Befestigungslösung dar. Sie ist geeignet, das Messrad oder andere Ausrüstungen am Heck oder seitlich am Fahrzeug anzubringen. Durch den Einsatz von 4 oder mehr Saugern ergibt sich eine hohe Stabilität und erhöhte Sicherheit. Selbst wenn ein Stützpunkt den Unterdruck verliert, wird die Messeinheit noch ausreichend sicher gehalten. Bei diesem System lassen sich verschiedene Arten von Saugern mit Magnethaltern kombinieren. Durch die eingebauten Gelenke passt sich die Halterung auch stark gewölbten Karosserien an. |
![]() |
Spreizklemme für
US-Fahrzeuge |
![]() |
Flanschadapter Zur Montage des Messrades an und unter Nutzfahrzeugen bietet sich eine Vielzahl von Blindbohrungen in den Karosserieträgern (z.B. der Mitteltraverse) an. Für die gängigsten Lochmuster stehen Flanschplatten zur Verfügung. Zusammen mit einem Aluprofil und den PEGASEM P-Lock-Bolzen ergibt sich eine stabile Befestigungslösung unter dem Fahrzeug. |
![]() |
Rohr- und Stangenadapter Nutzfahrzeuge haben aus Sicherheitsgründen einen umlaufenden Unterfahrschutz, der meist aus runden oder rechteckigen Rohrprofilen besteht. Über diese Profile wird der PEGASEM- Rohr- und Stangenadapter geklemmt. Die Innenseite der Klemmflächen ist zum Schutz der Profile gummibeschichtet. Mit dieser Lösung kann das Messrad hinter dem Fahrzeug oder seitlich davon verwendet werden. Wie beim Flanschadapter bilden ein Aluprofil und die PEGASEM P-Lock-Bolzen den Übergang zum Messrad. |
![]() |
Sonderadapter Bei manchen Fahrzeugen kann im Einzelfall eine besondere Befestigung notwendig werden. Dafür bieten wir Profilstangen und die Flanschplatte mit P-LOCK-Bolzen auch als Einzelteil an. Damit kann der Anwender nach eigenen Wünschen einen Befestigungspunkt für das Messrad schaffen. Das ermöglicht individuelle Lösungen ohne dass auf die Möglichkeit zum schnellen Wechseln des Messrades verzichtet werden muss. Auf Wunsch fertigen wir für Sie auch Sonderadapter nach Skizze oder Maßzeichnung. Bitte sprechen Sie mit uns. |
![]() |
